Buffervat voor zonneboiler
Silo voor houtpellets.JPG

Onze eigen pelletketel thuis, werkt al 10 jaar nu...

  • Heeft een pellet voorraad silo van 5,5 ton

  • Wordt volgeblazen met pellets door een bulkwagen

  • De ketel werkt volledig automatisch en weersafhankelijk

  • Stuurt zowel vloer- en wandverwarming als radiatoren aan

  • Heeft een naast staande zonneboiler van 1500 liter

  • De zonneboiler beschikt over 17 m2 zonne-collectoren

pellet bulkwagen.JPG
vdl buffers.jpg

Nieuwbouw project Diest

Verwarming - sanitair - ventilatie

  • Klant wilde 2 zonneboilers en 17 m2 zonnecollectoren, een gasketels en een houtketel

  • Gelijkvloers en verdieping kreeg vloerverwarming  ( 350 m2)

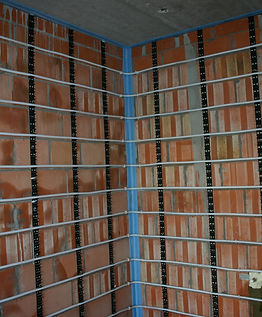

  • Wandverwarming in de badkamers

  • Zeer groot ventilatie systeem met warmterecuperatie

Ventilatiebuizen in vloer.JPG
Ventilatiegroep Systemair
geventileerd kantoor.jpg 2015-12-9-18:21

Diverse ventilatie systemen

  • Links een Systemair ventilatie unit met warmtewiel, de TR03 tot 1200 m3/h. Deze toestellen hebben ook zakken filters G7 wat enkel 1 maal per jaar vervangen dienen te worden, geen tussentijds onderhoud nodig.

  • Alle ventilatiebuizen in een architecten bureau in zichtbaar gelaten. Op deze manier krijg je een een heel goed beeld van hoe zo een installatie eruit moet zien.

  • Op de foto rechts onder zie je de constructie voor gewone woning. Dit toont dat je altijd redelijk wat plaats nodig hebt voor een ventilatie systeem, wil je een installatie wat je niet hoort in je woning en die toch genoeg debiet geeft.

  • Een quasi geluidloze installatie kan niet zonder groot gedimensioneerde buizen ( luchtsnelheden onder de 2m/s) en genoeg geluidsdempers

  • Het is van groot belang dat er tijdens het ontwerp en de montage ook rekening mee gehouden wordt dat de installatie later ook gekuisd zal moeten worden en dit liefst zonder veel te moeten demonteren.

pellematic voorraadketel.JPG
ZB 300L.JPG

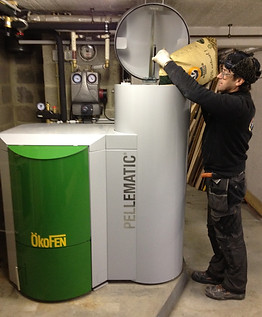

  • Links een Okofen pelletketel om te vullen met zakken, ideaal als het verbruik niet te groot is per jaar.

  • Links ook een zonneboiler van 300 liter in dezelfde installatie, de pelletketel maakt de zonneboiler haar bovenste 100 liter warm als  er te weinig zonneschijn was.

  • Op de foto's onder zie je de collectoren voor deze woning. Ze liggen hier pal op het zuid onder een hoek van 50°, vrij van enige schaduw.

  • Eind december staat er 8 uur zon op deze collector en was de 300 liter boiler van 10°C naar 60° C gestegen in 8 uur tijd...

  • De collectoren werden "indak" gemonteerd

collector 5,3m2.JPG
